恒温对流箱

无风自然对流恒温箱 技术规格书

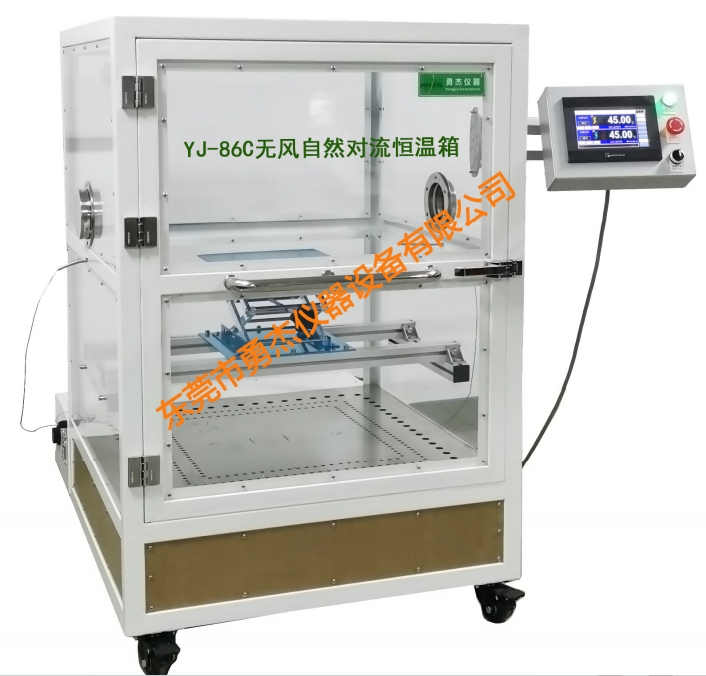

一、型号名称:YJ-86C







二、产品概述

YJ-86C 无风自然对流恒温箱，采用无风空气传导热散发恒温模式，主要优点在于被测试物



处理完全处理一个被动散热的恒温环境下进行试验，相比传统的高低温试验箱内存在强风流循



环使得被测物处于被风循环自身发热量被带走，在此条件下测试明显与产品环境存在很大差异。



因此我公司研发出一种无风自然对流恒温箱，能真实模拟如室内、客厅、机柜、机房等无风环



境，提供更具有真实性测试，如通讯产品，路由器、交换机、散热器、笔记本电脑、手机、充



电宝、服务器、5G 基站、新材料散热性能等做在无风环境做性能分析测试。

三、产品优点：



YJ-86C 无风自然对流恒温箱，采用高性能加热散发器，能在无风自然条件下控制温度散发



到精度高达±1.5℃/1M3，采用高精度进口测温传感器，实时监控温度，控制器采用主温控+辅



温控设计，控制精度 0.01 度，主控温度控制执行主要控温 PID 计算，辅控温度控制执行散发温



度的控制与微调整定计算。能够 7*24H 不停机急定测试。



四、技术参数：



4.0 环温条件：温度 0℃～40℃；湿度≤95％ 相对



4.1 温度范围：RT+3℃～75℃



4.2 温度精度：≤0.3℃



4.3 散发精度：≤±1.5℃（空载，温度到达稳定后）



4.4 内箱尺寸：W860×D860×H1200，可按要求定制



4.5 外箱尺寸：W1250×D1260（控制器折叠后为 1000）×H1560



4.6 安全保护：超温保护、过流保护、漏电保护



4.7 工作电压：220V 50Hz 16A（温升峰值功耗 3.2KW，平衡功耗约 0.75KW/RT25℃时）



五、主要结构：



5.1 箱体材料：20mm 有机玻璃材质＋A3 冷钢高温烤漆承载结构架组合



5.2 试验箱门：W780*H950，带内外把手加自动锁



5.3 测试孔径：直径 100mm 配快拆盖*2，两侧



5.4 升降台：300*300 或 550*550ｍｍ，有效升降高度 370mm



5.5 加热装置：采用石墨热辐转导加热管(优于传统红外线加热)，配有热学设计导流板平衡散发。



5.6 手动风门：配置 6 个可调平衡口，测试产品高发热量能保持平衡（发热量需在 270W 以内）。



5.7 顶部对流风门采用轴转式，开度可调，提高热承载能力。



5.8 控制方式：采用特色交叉式主温控+辅温控设计，保证整个试验箱内温度场的均匀性，控制



精度 0.1 度，主控温度控制执行主要控温 PID 计算，辅控温度控制执行散发温度的控制与微调



整定计算。



六、售后服务



6.1 质保期为 1 年；



6.2 保修期内，我公司来维修设备所发生的费用均由我公司承担；



6.3 保持期满后，我公司提供成本式维修。
