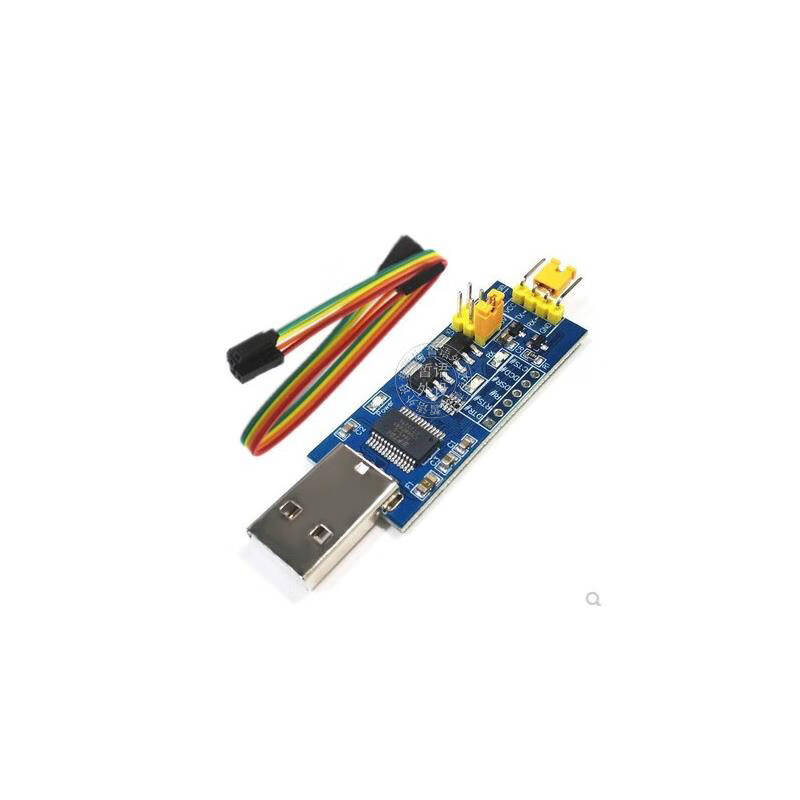

JEQLOUSB转TTL串口小板
color:
带线
此模块支持5V/3.3V/1.8V三种电平切换，VCC/ TX/RX/RTS/CTS/DTR/DCD/RI/均可切换
模块特点
1.FT232RL主控芯片，速度快，稳定性好。
2.支持Windows XP/WIN7/WIN8/WIN10 32/64位系统。
3.稳定速度可到3Mbps。
4.电源VCC和信号电平（包括流控管脚CTS/RTS/DTR/RI/DCD）可在5V/3.3V/1.8V自由切换，适应不同电压的系统。
5.集成电源（蓝色）、接收（绿色）、发送（红色）三颗指示灯。
6.板载500mA自恢复保险丝，过流/短路时自动断开，保护计算机安全。
7.供电能力强，最大可输出500mA电流，能带动大部分单片机系统板。
8.集成保护二极管，信号线偶尔出现异常电压也不会损坏模块。
9.引出CTS/RTS/DSR/RI/DCD信号管脚，可以方便的进行硬件流控。
10.体积小，集成度高，PCB仅20*50mm，只占用一个USB接口的宽度，即使是USB口距离非常紧电脑上也不影响其他设备插入。
管脚说明
1.5V/3.3V/1.8V选择插针：切换短路帽选择输出电压。（必须连接）
2.TX/RX：串行数据管脚（指模块的TX/RX，对应外部设备的RX/TX）
3.VCC/GND：电源/地（GND必须连接，VCC可悬空）
硬件流控管脚预留，因为很少用到，所以默认不焊排针
发货时TX/RX管脚短路帽直接连接，用于测试功能，使用时取下即可。
